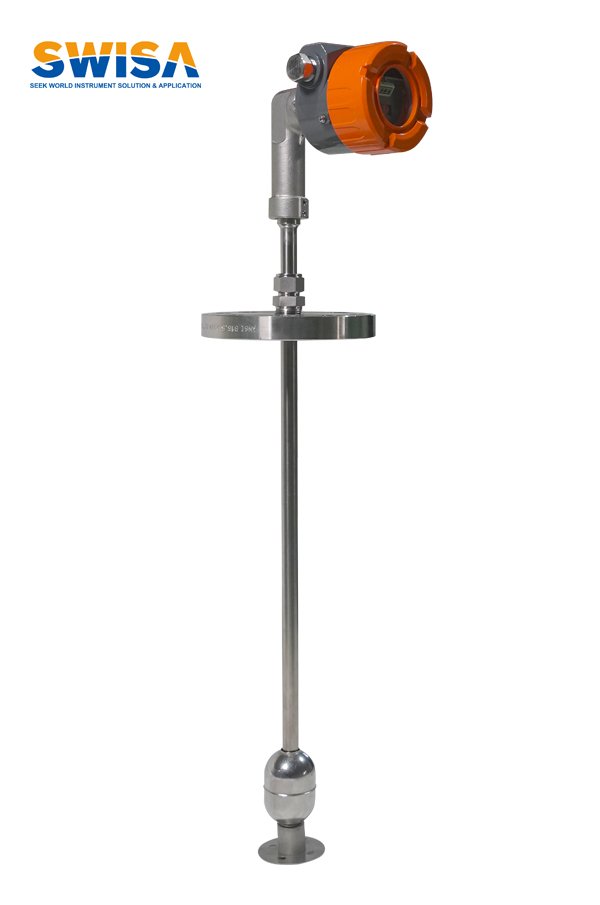

MBT磁致伸缩液位计

SWISA的“变形金刚”系列磁致伸缩液位计是高精度、高可靠性的创新型产品,它的出现很好的解决了极恶劣工况下的液位、界面测量。由于采用磁致伸缩技术决定了其测量过程不受温度、压力、介电常数等因素变化的影响,其高精度、高稳定、免维护等特性,很好的避免了传统电浮筒、差压变送器、雷达等其它液位产品在现场应用中存在的缺陷,故广泛应用于各种液位、界面的高精度测量。

精       度:±1mm或0.03%满量程

供电电压:16~30VDC,带单极性保护

环境温度:-40~65℃

显       示:LCD

信号输出:两线制,4~20mA/HART

防爆等级:Ex ia IIC T4,Ex d IIC T6

防护等级:IP67

过程压力:真空~16MPa

过程温度:0~149℃

量程范围:0.15~4.5m

探杆外径①:1/2"或5/8"

底部死区:小于2.5"

探杆类型:硬杆

探杆材质:316L SS

过程连接:NPT或法兰

表头结构:单腔室

外壳材质:压铸铝/不锈钢

外壳处理:聚酯涂层(仅限压铸铝材质)

电气接口:1/2"NPT(F)或M20×1.5

在线咨询 全国热线
13810804367

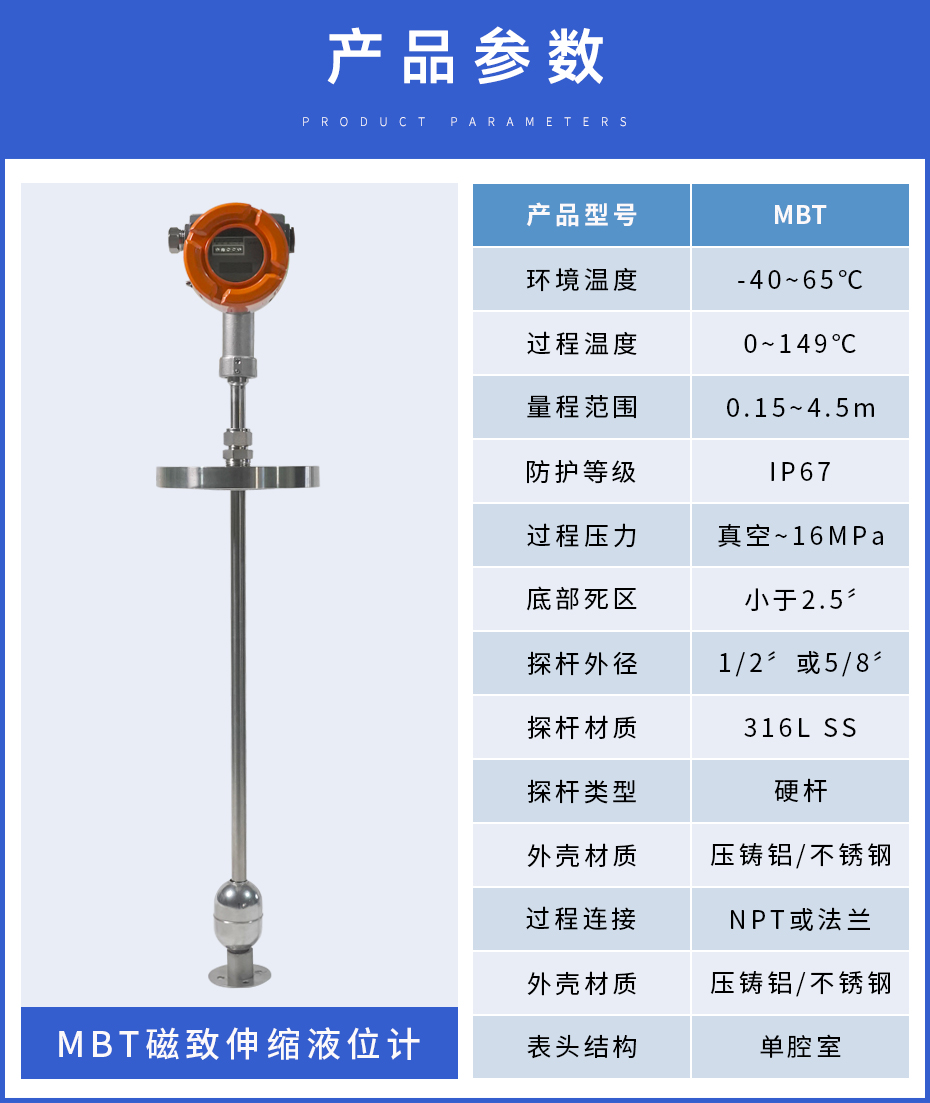

技术规格:

精       度 ±1mm或0.03%满量程 供电电压 16~30VDC,带单极性保护
环境温度 -40~65℃ 显      示 LCD
信号输出 两线制,4~20mA/HART 防爆等级 Ex ia IIC T4,Ex d IIC T6
防护等级 IP67 过程压力 真空~16MPa
过程温度 0~149℃ 量程范围 0.15~4.5m
探杆外径① 1/2"或5/8" 底部死区 小于2.5"
探杆类型 硬杆 探杆材质 316L SS
过程连接 NPT或法兰 表头结构 单腔室
外壳材质 压铸铝/不锈钢 外壳处理 聚酯涂层(仅限压铸铝材质)
电气接口 1/2"NPT(F)或M20×1.5 ①探杆长度大于3m时外径仅限5/8"


尺寸结构:



特点:

  • 多功能:可单独或同时测量液位、界面

  • 高精度:测量精度高达±0.38mm或0.01%满量程(取大值)

  • 免维护:核心元器件不与介质直接接触,无需定期维护

  • 免标定:智能化设计,参数自动存储,无需实物标定

  • 易操作:标准按键,无需其他辅助设备

  • 易安装:安装方便,NPT/法兰连接

  • 高安全:Ex ia IIC T4、Ex d IIC T6防爆等级和IP68防护等级

  • 低功耗:LCD显示,两线制回路供电 4~20mA/HART Modbus或Profibus输出可选


应用行业及装置:

  • 锅       炉:汽包液位

  • 罐       区:炼油厂、油库、油站、化工品仓储、石化企业库

  • 电       力:辅机液位(高加、低加、除氧器、凝汽器、轴封加热器等)、化学水处理

  • 煤  化  工:甲醇、二甲醚、合成氨/尿素、煤制烯烃、煤制油、煤制气

  • 硅  行  业:有机硅、多晶硅

  • 石油石化:油气开采与集输、炼油、乙烯、三聚等

  • 精细化工:甲烷氯化物、环氧乙烷、苯胺、PTMEG、BDO、碳纤维、聚甲醛、醋酸、苯乙烯、橡胶、粗苯精制等

  • 其       它:冶金、造纸、水处理、生物制药、食品饮料、轻工等


产品认证:



安装:

安装过程中避免液位计探杆弯曲变形甚至损坏。如果探杆弯曲变形,将会阻碍浮子在探杆上自由移动,进而影响测量结果。安装步骤如下:

1.核实浮子大小是否可以顺利进入浮筒或安装孔,以及相关配件是否合适;

2.浮子直接安装到液位计的探杆上,并可以在探杆上自由移动,浮子安装时,注意标有“UP↑”的方向与测量方向一致;

3.清理液位计探杆、浮子上的附着物、污迹;

4.安装时注意“0”点对齐。如果订购产品要求带固定法兰,则现场安装时直接安装即可;如果订购产品未要求带有固定法兰,则现场安装时需要对齐“0”点,液位计显示液位为0mm时,将液位计固定在安装法兰上;

5.清理液位计表面安装过程中产生的附着物、污迹。



产品选型:
