磁翻板液位计现场校准方法

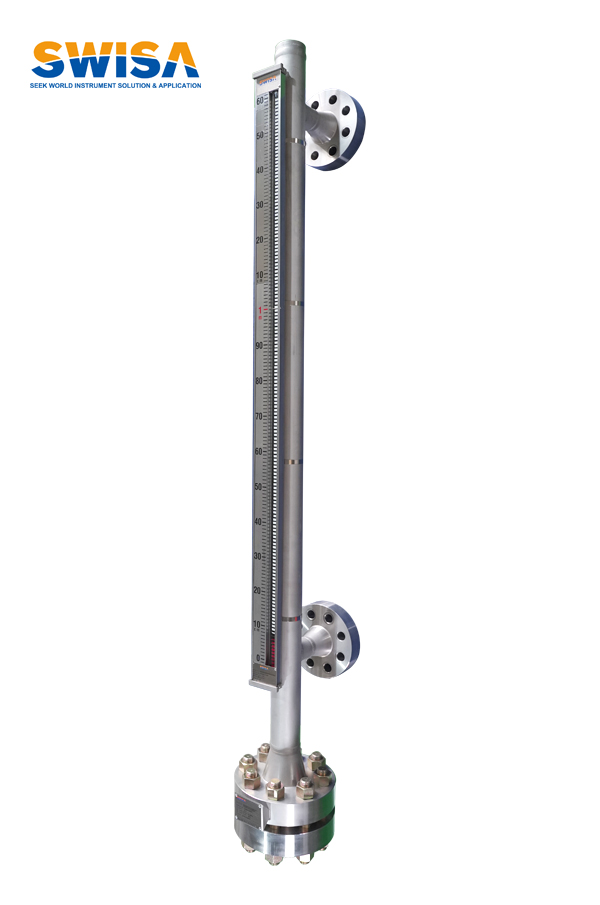

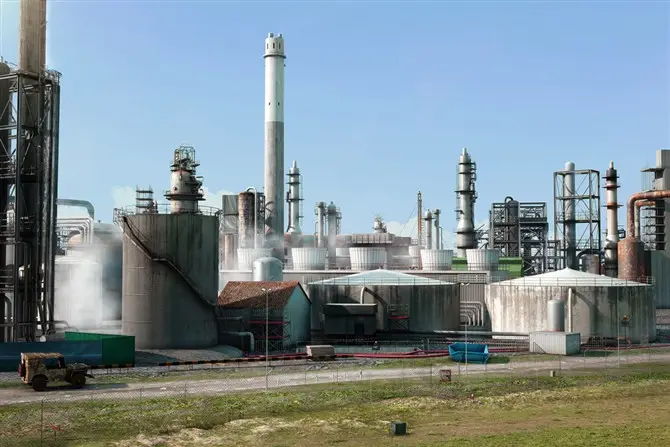

磁翻板液位计是以磁性浮子驱动磁板指示液位，可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测，它具有显示直观、安装方便、安全可靠等特点，在冶金、电力、石油、化工、环保等行业部门得到广泛认可。通常，磁翻板液位计在日常生产和安装中需要经过一系列的调试和校正，才能达到标配的使用性能，以提高测量的精度和可靠性。

第一

一般地，磁翻板液位计从制作到安装过程中，需要经过以下几个方面的校准：

对于侧装磁翻板液位计，在焊接过程连接法兰时，两块法兰的中心距应进行校准，使其等于测量范围值，然后将其定位牢固并进行焊接。同时，法兰的安装孔应跨中。斯克维思的法兰孔出厂时，一定是跨中的，现场如果不跨中焊接，会存在安装不上去的情况。

法兰孔一般分跨中均布和对中均布：

跨中指法兰中心线在两螺栓孔中间（即指法兰的中心线和法兰孔的中心线不重和）对中指法兰孔分布在中心线上。

法兰孔跨中分布的原因：

1、为了在与外部接管相接时，螺栓受外部载荷作用时较为均匀。

2、有利于扳手紧固操作。

3、当管内介质通过垫片向泄漏时，不会使介质直接流到螺栓上。

第二

对显示面板系统中的磁翻片与浮筒内磁浮子的距离进行调校，使两者之间的距离值满足磁浮子与磁翻片的磁耦合作用，确保磁翻片能够正常翻转。否则，如距离过大，磁翻片内的磁柱不在磁浮子的磁性作用范围内，无法使磁翻片翻转，液位计无法工作。

通常，显示面板部件与磁浮子的匹配问题在生产前已校正好。为保证显示面板与磁浮子能进行正常的磁耦合工作，在磁翻板液位计的显示面板制作完毕时，特增加一个磁耦合检测装置，对出厂的每一台液位计的显示面板进行磁耦合检测。

第三

安装显示面板时，要将“0”位对准下过程连接法兰的中心线。在安装显示面板时，要先将“0”位对准下过程连接法兰的中心线，然后再旋紧卡箍固定；现场安装完毕后，应用磁钢将“0”位以下的翻片翻成红色，“0”位以上的翻片翻成白色。

第四

对于带有磁致伸缩的远传型磁翻板液位计，在安装干簧管远传变送器时，需要通过微调低位“0”位电位器，将变送器的4mA值（即“0”位）的位置对准显示面板刻度尺的“0”位；调整“高”位电位器，将变送器的20mA的位置 （满量程的位置）对准显示面板刻度尺的高位（测量范围的上限值）。通常，这样的调试需经过反复多次进行，才能调试准确。
